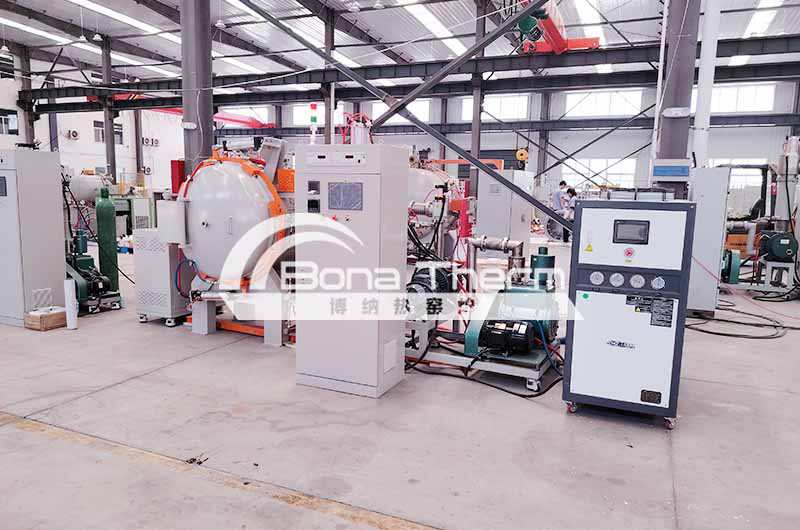

3D打印纯钛医疗件真空退火炉

设备介绍

3D打印纯钛医疗件真空退火炉设备主要应用于钛合金金属材料高真空热处理退火、消除应力等工艺中，降低钛合金材料表面硬度及脆性，具有操作方便，功能强大，稳定性好等特点。

主要应用行业与工艺：3D打印金属工件与合金材料的高真空热处理;

医用记忆合金产品;医疗件高真空除气。

主要参数

1、炉型结构：卧式，炉体炉门采用双层水冷，前开门结构。由炉体、加热室、真空系统、充气系统、水冷系统、电控及供电系统组成。

2、极限温度：1300℃

3、加热元件：钼片

4、隔热组件：钼+不锈钢

5、加热室：采用圆筒形加热室结构。隔热屏采用多层钼结构，各层之间采用优质99刚玉陶瓷，发热体为钼片，钼片均匀环绕在隔热屏周围，实现良好的温度均匀性。具有使用寿命长、隔热保温性能好、真空放气量极少。外框使用不锈钢(310S)板材料，并且焊接多道加强筋不变形。

6、加热控制：采用PID智能控温模块设计，可编辑30段升温曲线，存多种升温曲线，组合PLC等实现超压、超温、过流等自动报警保护功能，10寸液晶触摸屏显示操作，具有操作方便，功能强大，稳定性好等特点。

真空系统

1、真空配置： 一台复合分子泵FB-1600和一台旋片机械泵BSV-60

2、极限真空(可定制)：≤6.67*10-4Pa(空载、冷态、经净化);

气路系统

保护气氛：高纯氩气。充气压力≤10KPa。手动球阀、电磁阀、防爆阀、微调阀、316L不锈钢管路、扩散硅压力传感器、电接点压力表、浮子流量计组成。系统可根据不同温度段充入不同压力的冷却气体，充气压力到达压力上限设***可自动停止充气，超压时可自动排压，当低于压力下限设***又可自动补气。带有一路手动，用于高温充气保护。

水冷系统：

真空炉炉体、炉门、真空机组、水冷电极都需要冷却水。该系统由主供水管分配到各冷却部位，采用闭式水循环系统，每个电极冷却均配有水流量观察仪，主管路配备水压报警系统。进水有分支接到自来水管道上，以备停电时紧急使用。

安全系统：

安全系统包括：停水、超温、加热过流、旋片泵、分子泵，设备具有自检、故障自诊断、自动保护、防止误操作等功能。并具有声光报警提示和具备相应的联锁、互锁保护。
