真空退火炉工作原理与目的解析

真空退火炉是一种在真空或低氧环境下对材料进行高温热处理的关键设备，主要适用于不锈钢拉深件如水暖器来材、水胀件、销、医疗器械、不锈钢钉、不锈钢镙丝、压铆件、不锈钢轴承、表壳、表带、刀具、微型轴、自攻自钻、餐具等不锈源钢制品在保护气氛控制下进行连续光亮退火、固溶、退磁及不锈钢淬火。

真空退火炉

真空退火炉核心目标是通过控制温度、真空度及冷却速率，优化材料性能并减少氧化污染。以下从工作原理、核心目的及工艺特点三方面展开分析。

一、真空退火炉工作原理

真空退火炉的运行流程可分为三个阶段：

1、真空环境构建

通过机械泵、罗茨泵等设备将炉内气体抽出，达到预设真空度(如 5×10−3~5×10−3 Pa)，以消除氧气、氮气等活性气体对材料的负面影响。

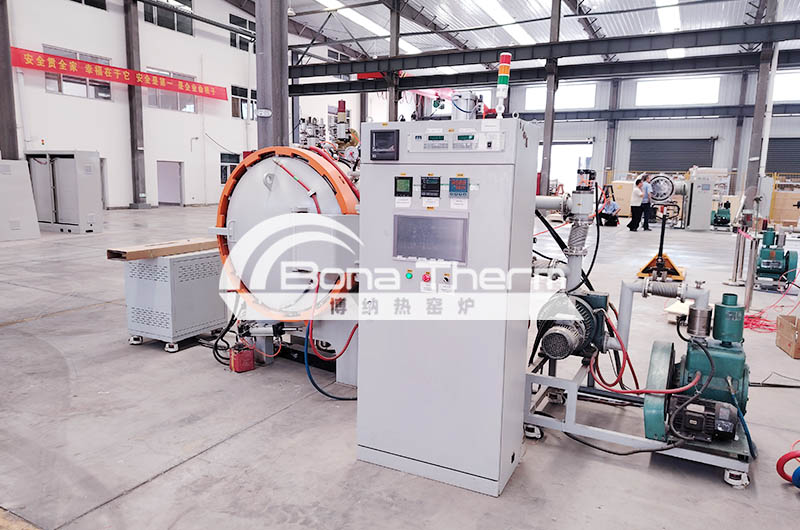

真空退火炉设备真空系统

2、加热与控温

加热元件(如钼带、镍铬合金)通过电阻或电磁感应方式升温，温度控制系统(如PID调节、PLC程序)精准调控温度曲线，确保材料均匀受热。例如，热电偶实时监测温度并反馈至微电脑控制器，通过调压器调节电压实现温度稳定。

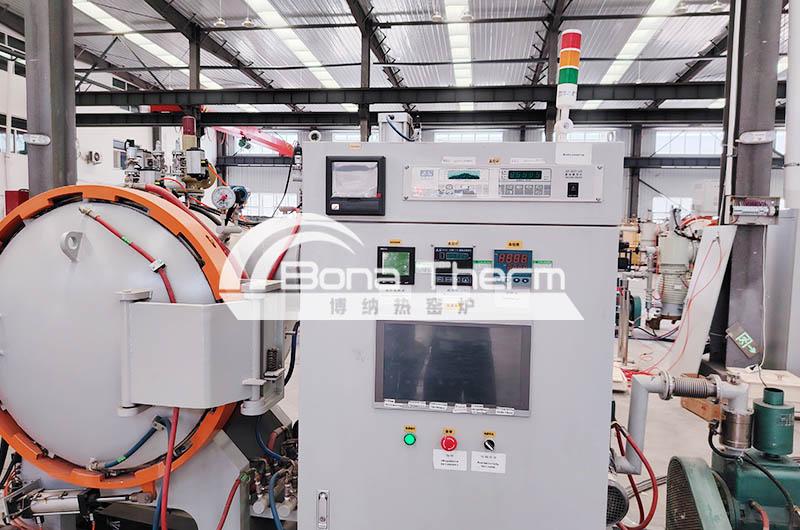

真空退火炉设备温控系统

3、冷却与卸料

退火完成后，炉体通过快速冷却系统(如惰性气体循环或水冷装置)控制降温速率，避免材料因骤冷产生应力。台车式结构还支持移动式装料，提升效率。工艺流程采用单向进出料，为半连续工作方式，料架、料车进入炉体，采用链传动方式或推料车进行人工推拉。

经冷却后出炉，完成一个工作周期。

二、真空退火炉核心目的

真空退火工艺旨在通过以下方式优化材料性能：

1、去除杂质与氧化

真空环境可挥发材料表面的氧化物、油脂及吸附气体，防止高温下碳、氧、氮等元素与金属反应形成脆性化合物，从而保持材料表面光洁度(如不锈钢退火后无需酸洗即可电镀)。

2、改善材料微观结构

退火过程中，材料内部的晶粒通过再结晶实现均匀化，消除加工应力，提升延展性、韧性及磁性(如硅钢片退火后磁导率显著提高)。

3、提高材料纯度

真空状态抑制杂质扩散，适用于高活性金属(如钛、锆)及精密合金(如半导体材料)的纯净处理，确保其电学或力学性能的稳定性。

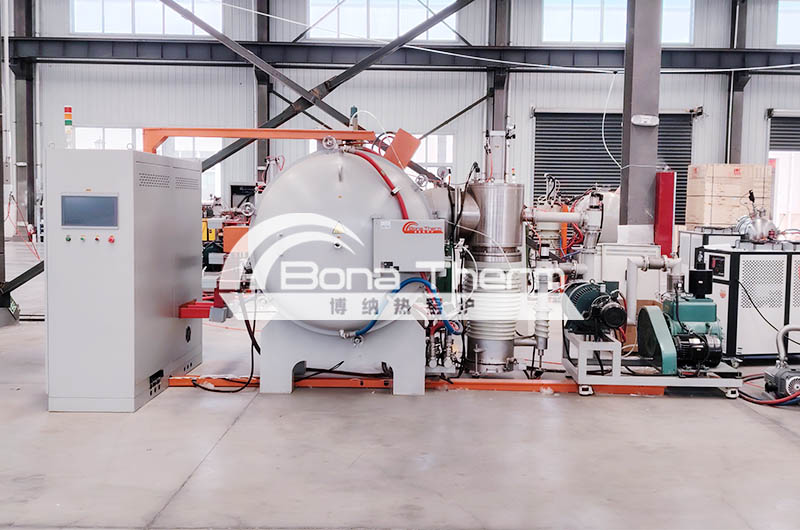

真空退火炉设备实拍

三、工艺特点与技术优势

1、多功能性

支持退火、固溶、除气、烧结等多种工艺，适配不同材料需求(如铜合金光亮退火、磁性材料真空烧结)。

2、高效节能

采用金属隔热屏与快速冷却系统，减少热能损耗;半连续式设计(如双向进出料)提升生产效率。

3、智能化控制

通过PLC或工控机实现自动化操作，支持工艺曲线存储与多炉群控，降低人工干预并提高精度。

四、典型应用领域

▶ 金属加工：不锈钢、铜合金的光亮退火;高速钢、模具钢的应力消除。

▶ 半导体制造：硅片高温处理以优化电学特性。

▶ 精密材料：磁性合金(如坡莫合金)的磁场退火;陶瓷与玻璃的低温烧结。

▶ 科研领域：石墨烯等纳米材料的真空退火处理，提升载流子迁移率与稳定性。

上海博纳热真空电炉厂区

五、案例与创新

以汽车轮毂钢板为例，采用真空退火工艺后，Mn钢的晶粒细化程度显著提高，抗疲劳性能提升30%以上，同时减少表面氧化导致的后续加工成本。
